Ovikaiuttimien vaihto

Ovikaiuttimien vaihto on suurimmaksi osaksi mekaaninen työ: ovipaneeli irti, vanha elementti pois, soviterengas ja kosteussuoja paikoilleen, uusi kaiutin kiinni ja paneeli takaisin. Suurin osa myöhemmistä ongelmista — rätinä, vaimea basso, kosteusvauriot — syntyy siitä, että jokin näistä välivaiheista on ohitettu kiireessä. Koko työ vie kokemattomaltakin tekijältä yleensä alle kaksi tuntia ovea kohden, kunhan ruuvit ja klipsit puretaan järjestyksessä eikä paneelia väännetä väkisin.

Tarvittavat työkalut ja osat

Osa tai työkalu	Mihin tarvitaan
Verhoilun irrotustyökalu (muovinen “härkäpäätaltta”)	Ovipaneelin klipsien irrotus rikkomatta niitä
Ristipää- ja Torx-ruuvitaltat	Paneelin ja kaiuttimen kiinnitysruuvit
Soviterengassarja (adapterirengas)	Uuden kaiuttimen sovitus vanhaan reikään ja syvyyteen
Kosteussuojakalvo tai butyylimassa	Ovipellin ja kaiuttimen välisen kosteussuojan tiivistys
Kaapelikengät tai juotoskolvi	Uuden kaiuttimen kytkentä olemassa olevaan johdotukseen

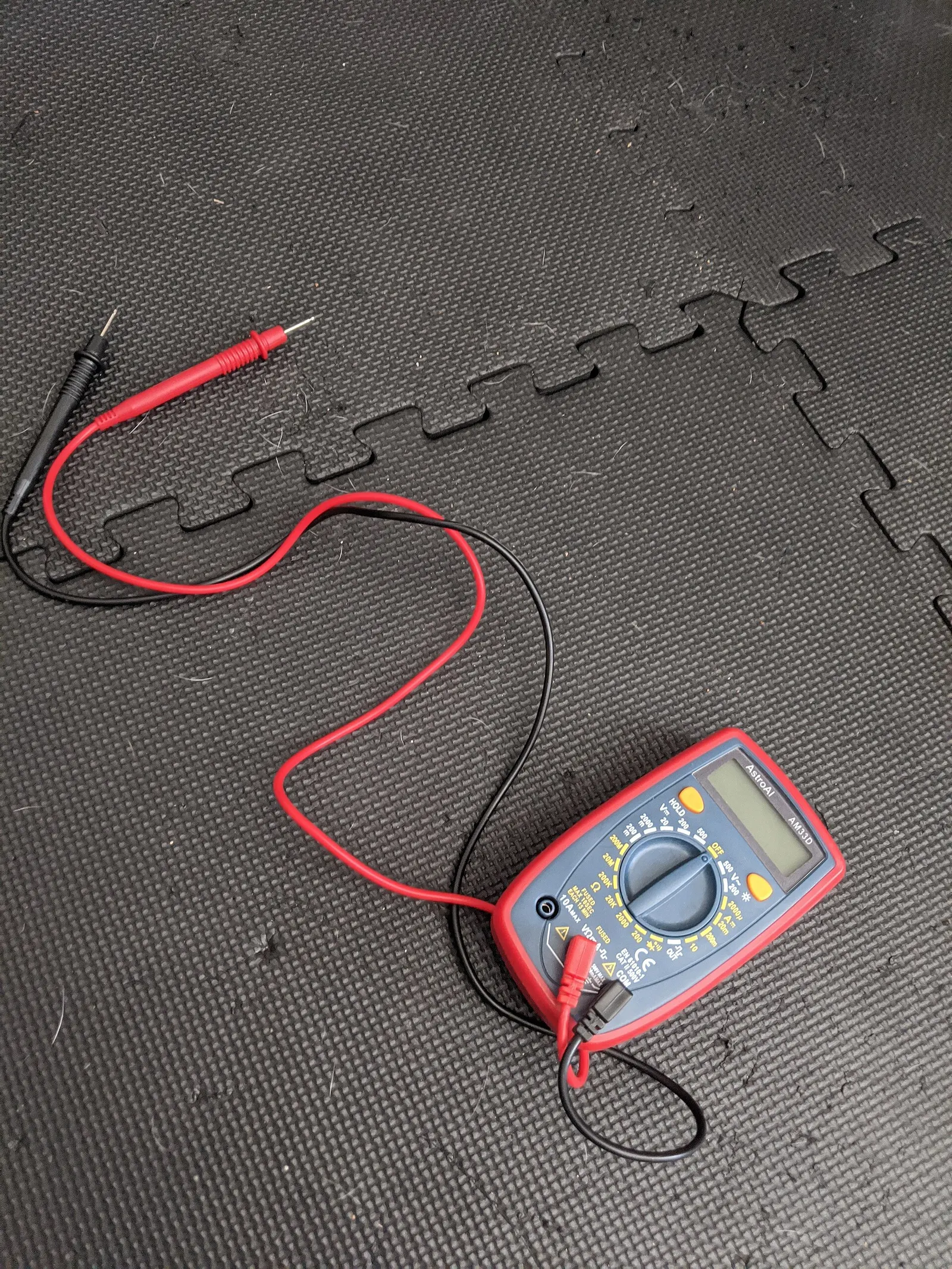

Yleismittari	Napaisuuden ja johdotuksen tarkistus
Vaimennusmattoa (bitumi- tai butyylipohjainen)	Ovipellin resonanssin vaimennus kaiuttimen ympäriltä

Mittaa vanha kaiutin ennen ostoa

Ennen kuin tilaat uudet elementit, irrota vanha kaiutin ja mittaa neljä asiaa: kehän ulkohalkaisija, kiinnitysruuvien jakoympyrä (ruuvireikien keskinäinen etäisyys), koko elementin syvyys magneetin takareunaan asti ja liittimen tyyppi. Moni ovi on suunniteltu vain tietylle syvyydelle — jos uusi elementti on vanhaa syvempi, se voi osua ikkunan mekanismiin tai lukon vaijeriin oven sisällä. Kirjoita mitat ylös ja vertaa niitä uuden kaiuttimen tietoihin ennen tilausta, sillä soviterenkaalla korjataan yleensä vain halkaisijan ja ruuvijaon ero, ei syvyyttä. Jos et ole vielä päättänyt, minkä tyyppisen elementin valitset, käy läpi vaihtoehdot kaiuttimien valintaoppaassa, jossa käydään läpi koaksiaali- ja erillissarjojen erot sekä yleisimmät kokoluokat.

Napaisuus ja liitin

Useimmissa autoissa ovikaiuttimen johto päättyy pistoliittimeen, joka sopii suoraan alkuperäisen kokoiseen elementtiin. Jos uuden kaiuttimen liitin on erilainen, katkaise vanha pistoke, kuori johdot ja kiinnitä uudet kaapelikengät — tarkista tällöin yleismittarilla tai johdon värikoodista, kumpi napa on plus ja kumpi miinus, koska väärä napaisuus tekee äänikuvasta epätarkan ja bassosta ohuen etenkin, jos toinen ovi on kytketty oikein päin ja toinen väärin.

Asennus vaihe vaiheelta

1. Irrota auton akun miinusnapa, koska ovipaneelin sisällä kulkee usein myös ikkunannostimen, lukituksen ja peilien johdotusta.
2. Irrota ovipaneelin ruuvit ja klipsit verhoilutyökalulla varovasti reunoista edeten, jotta klipsit eivät katkea.
3. Nosta paneeli irti ja irrota sen takana olevat pistoliittimet (kaiutin, ikkunakytkimet, kahva) ennen kuin nostat paneelin kokonaan pois.
4. Irrota vanhan kaiuttimen kiinnitysruuvit ja pistoke, ja ota elementti pois kolostaan.
5. Poista vanha kosteussuojakalvo varovasti repimättä ovipeltiä ja puhdista kiinnityspinta.
6. Kiinnitä soviterengas ovipeltiin, jos uuden kaiuttimen halkaisija, ruuvijako tai asennussyvyys poikkeaa alkuperäisestä.
7. Liimaa vaimennusmattoa ovipellin sisäpinnalle kaiuttimen ympärille, jos peltiä ei ole aiemmin vaimennettu — tämä vähentää pellin omaa resonanssia bassolla.
8. Kytke uusi kaiutin johdotukseen oikealla napaisuudella ja kiinnitä se soviterenkaaseen tai suoraan peltiin ruuveilla.
9. Kiinnitä kosteussuojakalvo takaisin tiiviisti koko reunaltaan, tarvittaessa butyylimassalla, niin ettei vesi pääse valumaan kaiuttimen taakse.
10. Kytke paneelin pistoliittimet takaisin, aseta paneeli paikalleen ja paina klipsit kiinni ennen ruuvien kiristämistä.
11. Kytke akku takaisin ja testaa molemmat kanavat sekä ikkunan ja lukituksen toiminta ennen kuin suljet työn valmiiksi.

Koaksiaali vai erillissarja

Koaksiaalikaiutin yhdistää bassoelementin ja diskantin samaan koriin ja sopii suoraan alkuperäisen tilalle ilman lisäosia. Erillissarjassa diskantti asennetaan omaan paikkaansa, tyypillisesti kojelaudan kulmaan tai A-pilariin, ja bassoelementti jää oveen — tämä vaatii yhden lisäkaapelin vedon diskantille sekä tilan pohtimisen sille sopivalle paikalle. Kumpikin tapa toimii oven puitteissa, mutta erillissarja antaa yleensä tarkemman ja korkeammalta kuuluvan stereokuvan, koska diskantti ei jää polven korkeudelle.

Erillissarja ja jakosuodin

Jos vaihdat kaksitiekaiuttimen tilalle erillissarjan (erillinen diskantti ja bassoelementti passiivisella jakosuotimella), jakosuotimen taajuus ja diskantin tason säätö (L-pad) ratkaisevat, kuinka tasapainoinen äänikuva syntyy. Mitoita nämä jakosuodinlaskurilla: syötä elementtien impedanssi ja haluttu jakotaajuus, niin laskuri antaa komponenttien arvot ja L-padin vaimennuksen. Jos sarjan mukana tulee valmis jakosuodin, laskuria kannattaa silti käyttää tarkistamaan, sopiiko sen jakotaajuus omien elementtien tehoalueelle.

Ovipellin vaimennus

Ohut, vaimentamaton ovipelti resonoi kaiuttimen tärinän tahdissa ja syö etenkin bassoa selvästi kuultavana surinana. Bitumi- tai butyylipohjainen vaimennusmatto liimattuna pellin sisäpinnalle vähentää tätä huomattavasti ja tekee kaiuttimen kiinnityksestä myös tukevamman, koska pelti ei enää joustaa yhtä paljon elementin painon alla. Vaimennus ei ole sama asia kuin koko oven tai tavaratilan äänieristys — jos tavoitteena on hiljentää myös tienpäältä kuuluva ulkoinen melu, katso laajempi materiaalivertailu äänieristyksen oppaasta.

Tyypilliset virheet ja miten ne tunnistat

Akustinen oikosulku ja vaimea basso. Jos kosteussuoja tai vaimennusmatto ei sulkeudu tiiviisti kaiuttimen ympäriltä, elementin takakautta lähtevä ääni pääsee sekoittumaan etukautta lähtevään ääneen ovirakenteen sisällä, mikä kumoaa etenkin matalia taajuuksia. Tarkista, että kosteussuoja ja soviterengas muodostavat yhtenäisen, ilmatiiviin kotelon elementin taakse.

Rätinä tai helinä bassolla. Lähes aina syynä on irtonainen ovipellin osa, löysä kaapelinippa tai verhoilun kiinnike, joka resonoi tärinässä — ei itse kaiutin. Käy sormin läpi paneelin sisäpuoli ja ovipellin reunat äänen soidessa ja paikanna värähtelevä kohta.

Toinen kanava hiljaisempi tai kokonaan hiljainen. Yleisin syy on huonosti puristettu tai hapettunut liitin pistokkeessa, harvemmin viallinen elementti. Mittaa yleismittarilla jatkuvuus liittimestä kaiuttimeen ja tarkista, ettei pistoke ole löysä paikallaan.

Kaiutin osuu ikkunan mekanismiin. Jos elementti on syvempi kuin alkuperäinen eikä soviterengasta ole käytetty, magneetti voi osua ikkunalasiin tai nostinmekanismiin ikkunaa liikutettaessa. Testaa ikkunan koko liikerata ennen paneelin lopullista kiinnitystä.

Kaiutin soi mutta säröytyy matalalla äänenvoimakkuudella. Tämä ei yleensä liity asennukseen vaan elementin tehonkestoon suhteessa soittimen tai vahvistimen antamaan tehoon — jos vanha soitin ajaa kaiutinta ilman erillistä vahvistinta, sen sisäinen loppuaste voi säröytyä jo pienellä teholla herkän elementin kanssa. Kokeile ensin toisella äänilähteellä ennen kuin epäilet kaiutinta vialliseksi.

Vesivaurio muutaman vuoden kuluttua. Jos kosteussuoja on asennettu takaisin huolimattomasti tai revennyt asennuksen aikana, vesi pääsee vuosien mittaan valumaan suoraan elementin kelaan ja korroosio syö liittimet. Tarkista kosteussuojan kunto aina kun avaat ovipaneelin muusta syystä, esimerkiksi ikkunanostimen huollon yhteydessä.

Turvallisuus

Irrota akun miinusnapa ennen ovipaneelin avaamista, koska paneelin takana kulkee ikkunannostimen, lukituksen ja joissakin autoissa myös muun sähköjärjestelmän johdotusta, jota ei ole tarkoitettu käsiteltäväksi jännitteisenä. Käytä irrotukseen aina muovista verhoilutyökalua metallisen sijaan, jotta et riko klipsejä tai naarmuta verhoilua. Jos et ole varma, kulkeeko ovessa tai sen ympärillä turvajärjestelmän anturointia tai kaapelointia, tarkista asia oman autosi huolto-ohjeesta ennen kuin irrotat tai reitität kaapeleita uudelleen.

Säilytä kaikki ovipaneelin ruuvit ja klipsit lajiteltuina esimerkiksi pieniin rasioihin sitä mukaa kuin irrotat niitä — paneelissa on usein useita ruuvityyppejä eripituisina, ja väärään kohtaan asennettu liian pitkä ruuvi voi työntyä ikkunamekanismin tai lukon rakenteisiin. Jos jokin klipsi katkeaa irrotuksessa, vaihda se ennen paneelin kiinnitystä, koska puuttuva klipsi jättää paneelin löysäksi ja aiheuttaa myöhemmin juuri sitä rätinää, jota asennuksella yritetään välttää.
