Miten subwoofer toimii: Thiele/Small-parametrit selkokielellä

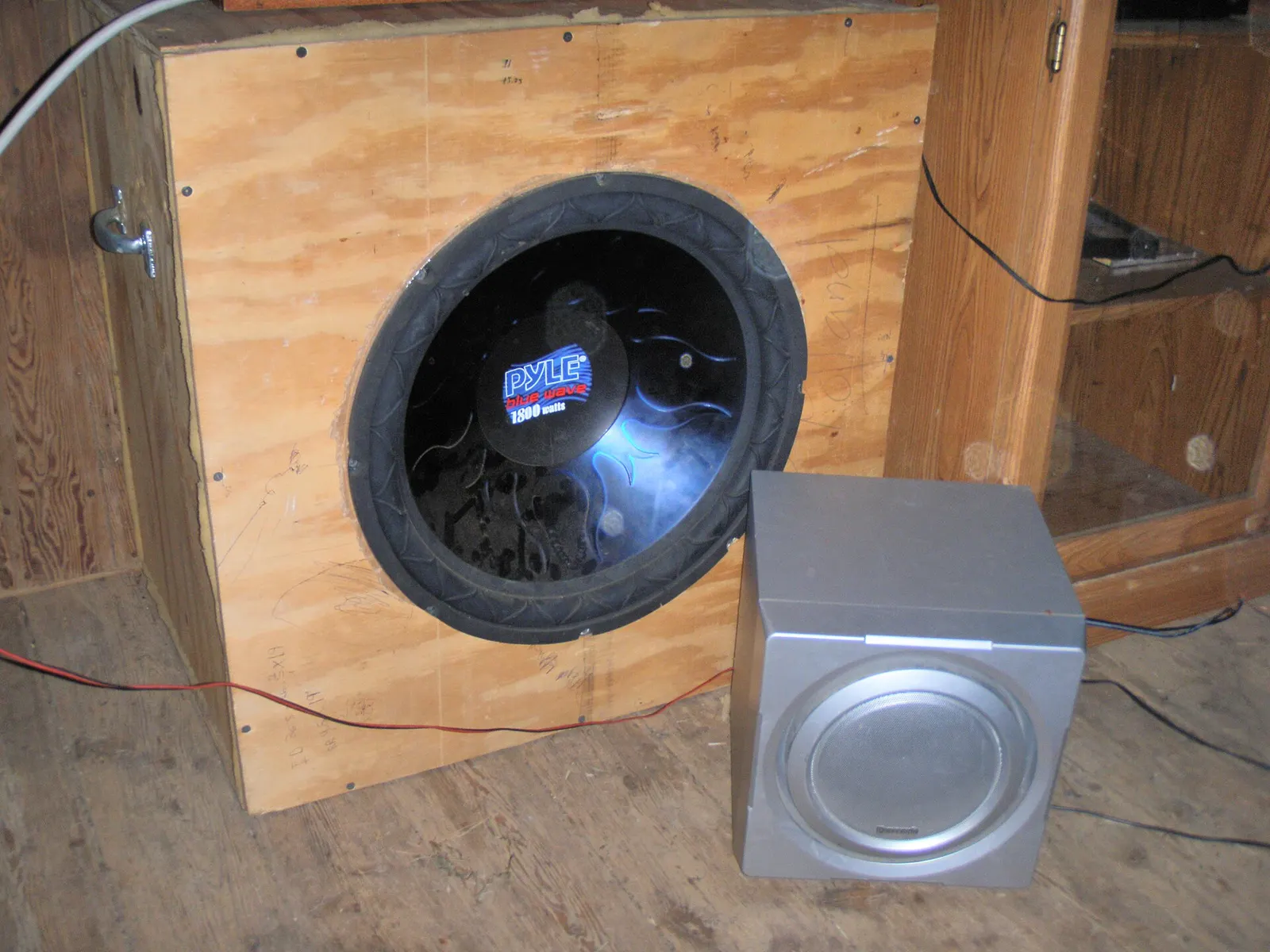

Subwoofer on kaiutin, joka on optimoitu toistamaan matalimmat taajuudet — käytännössä autohifissä yleensä alle 80–100 hertsin alue. Se, kuinka hyvin tietty elementti toimii tietyssä kotelossa, ei ole arvausta vaan laskettavissa sen Thiele/Small-parametreista, joita jokainen valmistaja ilmoittaa datalehdellään.

Ilman näitä lukuja kotelon rakentaminen on arvailua: sama elementti voi kuulostaa tiukalta ja hallitulta oikean kokoisessa suljetussa kotelossa, mutta puuroiselta ja hallitsemattomalta väärän kokoisessa. Kun parametrit tunnetaan, kotelon tilavuus ja tyyppi voidaan valita etukäteen sen mukaan, millaista bassoa elementiltä halutaan.

Mitä Thiele/Small-parametrit ovat

Thiele/Small-parametrit (usein lyhenne T/S-parametrit) ovat joukko mitattuja arvoja, jotka kuvaavat elementin sähköistä ja mekaanista käyttäytymistä. Ne kehitettiin 1900-luvun jälkipuoliskolla mallintamaan, miten kaiutinelementti käyttäytyy erilaisissa koteloissa — ja niiden avulla kotelon tilavuus ja tyyppi voidaan laskea etukäteen sen sijaan, että kokeiltaisiin sattumanvaraisesti.

Tärkeimmät parametrit, joita kotelolaskuri käyttää laskennassaan:

Parametri	Mitä se kertoo
Fs	Elementin vapaan ilman resonanssitaajuus (Hz) — taajuus, jolla elementti “haluaisi” resonoida ilman koteloa
Qts	Kokonaislaadun kerroin — kuvaa, kuinka voimakkaasti elementti vaimentaa itseään resonanssitaajuudellaan
Vas	Ekvivalenttitilavuus (litraa) — ilmatilavuus, jolla on sama jousivoima kuin elementin oma jousto
Xmax	Kartion suurin lineaarinen liike suuntaansa (mm)
Sd	Kartion tehollinen pinta-ala (cm²)

Fs — resonanssitaajuus

Fs kertoo taajuuden, jolla elementti resonoi luonnostaan ilman koteloa ympärillään. Matala Fs viittaa yleensä elementtiin, joka on suunniteltu toistamaan syviä bassoja tehokkaasti, mutta pelkkä Fs ei kerro vielä mitään sopivasta kotelotyypistä — se pitää yhdistää muihin parametreihin.

Qts — kokonaislaatukerroin

Qts kuvaa, kuinka voimakkaasti elementti jarruttaa itseään resonanssitaajuudellaan. Se koostuu sähköisestä (Qes) ja mekaanisesta (Qms) vaimennuksesta yhdessä. Käytännön nyrkkisääntönä:

• Matala Qts (elementti vaimentaa itseään voimakkaasti) toimii tyypillisesti hyvin refleksikotelossa, koska kotelon oma resonanssi täydentää elementin ominaisuuksia.
• Keskitasoinen Qts sopii usein suljettuun koteloon, joka on kompromissi tiiviyden ja herkkyyden välillä.
• Korkea Qts (elementti värähtelee herkästi ja pitkään) on tyypillinen vapaassa ilmassa (free air) tai hyvin pienessä suljetussa tilassa toimivalle elementille.

Nämä ovat suuntaviivoja, eivät ehdottomia sääntöjä — sama elementti voi toimia useammassa kotelotyypissä eri tavoin viritettynä, ja lopullinen päätös tehdään aina koko parametrisarjan perusteella kotelolaskurilla laskien.

Vas — ekvivalenttitilavuus

Vas kertoo, kuinka suuri ilmatilavuus vastaa jousivoimaltaan elementin omaa mekaanista joustoa. Käytännössä suuri Vas-arvo viittaa yleensä pehmeään, joustavaan kiinnitykseen ja tarvitsee tyypillisesti tilavamman kotelon; pieni Vas-arvo sopii usein pienempään koteloon. Vas on yksi kolmesta keskeisestä syötteestä, kun kotelon tilavuutta lasketaan kotelolaskurilla: syötä laskuriin elementin Fs, Qts ja Vas-arvot datalehdeltä, niin laskuri ehdottaa sopivaa tilavuusaluetta sekä suljetulle että refleksikotelolle.

Xmax ja mekaaniset rajat

Xmax kertoo, kuinka pitkälle kartio voi liikkua suuntaansa vaurioitumatta. Se on erityisen tärkeä matalilla taajuuksilla ja pienissä koteloissa, joissa kartion liike voi kasvaa suureksi ennen kuin kotelon paine alkaa jarruttaa sitä. Jos musiikin bassotaajuudet ovat hyvin syviä ja kotelo on väärän kokoinen elementtiin nähden, kartio voi ylittää Xmax-rajan kuuluvasti — se kuulostaa “läpsähtävältä” tai puuroutuneelta äänellä, vaikka teho pysyisi nimellisrajoissa.

RMS-teho vai huippu

Elementin tehonkestoa kuvataan yleensä kahdella luvulla: RMS-tehon (jatkuva, pitkäaikainen kesto) ja huipputehon (hetkellinen, lyhytaikainen piikki). RMS on käytännön mitoituksen kannalta oleellisempi luku, koska se kertoo, minkä tehon elementti kestää tunnista toiseen ilman ylikuumenemista. Vahvistin kannattaa mitoittaa niin, että sen RMS-lähtöteho vastaa elementin RMS-kestoa — reilusti alimitoitettu vahvistin voi itse asiassa rikkoa elementin herkemmin kuin sopivasti mitoitettu, koska säröytyvä (leikkautuva) signaali syöttää elementille enemmän lämpöä kuin puhdas siniaalto samalla mittarilukemalla.

Sd — kartion pinta-ala

Sd on kartion tehollinen, ilmaa liikuttava pinta-ala neliösenttimetreinä. Se ei ole aivan sama kuin elementin ulkohalkaisija, koska mittaan lasketaan mukaan puolet reunajoustosta (surround) — 12-tuumaisen elementin Sd on siis hieman pienempi kuin geometrinen 12 tuuman ympyrä antaisi olettaa. Sd yhdessä Xmax-arvon kanssa kertoo, kuinka paljon ilmaa elementti pystyy siirtämään (Vd = Sd × Xmax) — mitä suurempi tämä luku on, sitä enemmän elementillä on teoreettista potentiaalia tuottaa äänenpainetta matalilla taajuuksilla.

Herkkyys (sensitivity)

Herkkyys ilmoitetaan yleensä desibeleinä yhden watin teholla metrin etäisyydeltä mitattuna (dB/W/m). Se kertoo, kuinka äänekäs elementti on annetulla teholla — korkeampi herkkyys tarkoittaa enemmän äänenpainetta samalla vahvistimen teholla. Herkkyys ei kuitenkaan kerro koko totuutta äänenlaadusta tai bassosyvyydestä, ja hyvin herkkiä elementtejä käytetään usein tarkoituksella pienemmällä vahvistinteholla, kun taas matalamman herkkyyden elementit vaativat enemmän tehoa saman äänenpaineen saavuttamiseksi.

Free air, suljettu vai refleksi

T/S-parametrit ratkaisevat pitkälti, mikä kotelotyyppi sopii elementille parhaiten. Karkeasti:

• Hyvin korkean Qts:n elementti voi toimia ilman koteloa ollenkaan (free air), esimerkiksi tavaratilan takaseinään asennettuna, jos tavaratila itsessään on riittävän suuri ja tiivis toimimaan resonointitilana.
• Keskitasoisen Qts:n elementit sopivat useimmiten suljettuun koteloon, joka antaa tiukan, hallitun basson kustannuksella hieman korkeampi alarajataajuus.
• Matalan Qts:n elementit toimivat usein parhaiten refleksikotelossa, joka pidentää alataajuuksia refleksiputken resonanssin avulla.

Kotelotyyppien rakenne, mitoitus ja niiden väliset äänelliset erot käydään läpi tarkemmin sivulla subwooferkotelot: suljettu, refleksi, bandpass ja free air.

Sisäänajo ja parametrien muuttuminen

Uuden elementin joustot (reunajousto ja keskiöjousto/spider) ovat aluksi jäykemmät kuin muutaman kymmenen käyttötunnin jälkeen. Tämä tarkoittaa, että mitatut T/S-parametrit — erityisesti Fs ja Qts — voivat siirtyä hieman käytön myötä, kun jousto pehmenee. Valmistajan ilmoittamat datalehden arvot on yleensä mitattu joko tehtaalla ennen sisäänajoa tai sen jälkeen vakioidulla menetelmällä; suurin osa kotelolaskennasta kestää tämän pienen vaihtelun hyvin, eikä sitä tarvitse kompensoida erikseen tavallisessa asennuksessa.

Napaisuus ja vaihe

Kaikki saman järjestelmän subwooferit kytketään samaan napaisuuteen (plus plussaan, miinus miinukseen). Yksikin väärinpäin kytketty elementti liikkuu vastakkaiseen suuntaan kuin muut, jolloin ne osittain kumoavat toisiaan alimmilla taajuuksilla sen sijaan, että vahvistaisivat — tulos kuulostaa ohuelta ja voimattomalta, vaikka molemmat elementit toimisivat teknisesti moitteettomasti.

Impedanssi ja kytkentä

Subwooferin impedanssi (yleensä 2, 4 tai kaksoiskela-versioissa esimerkiksi 2×2 tai 2×4 ohmia) määrittää, miten se voidaan kytkeä vahvistimeen ja millaisen lopullisen kuormaimpedanssin useamman elementin kytkentä muodostaa. Kaksoiskelaelementin (DVC, Dual Voice Coil) kelat voidaan kytkeä sarjaan tai rinnan, mikä muuttaa lopullista kuormaa — tarkka läpikäynti eri kytkentävaihtoehdoista on sivulla subwoofereiden kytkentä- ja impedanssilaskuri.

Miksi sama koko voi kuulostaa erilaiselta

Kaksi fyysisesti samankokoista subwooferia voivat kuulostaa hyvin erilaisilta, koska niiden T/S-parametrit poikkeavat toisistaan. Toinen on suunniteltu tiiviiseen, pieneen koteloon tuottamaan tiukkaa, nopeaa bassoa, toinen isompaan, löysempään koteloon tuottamaan syvempää mutta hitaammin reagoivaa bassoa. Elementin vaihtaminen toiseen ilman kotelon tilavuuden tarkistamista on yksi yleisimmistä syistä pettymykseen — kotelo kannattaa aina mitoittaa uudelleen, kun elementti vaihtuu.

Elementin koko ja liikkuva ilmamäärä

Elementin fyysinen halkaisija ei yksin kerro, kuinka paljon bassoa se pystyy tuottamaan — ratkaisevaa on kartion pinta-alan (Sd) ja sen liikkeen (Xmax) yhteisvaikutus, eli kuinka paljon ilmaa elementti pystyy siirtämään yhdellä värähdyksellä. Kaksi eri kokoista elementtiä voi siis tuottaa samankaltaisen äänenpaineen, jos pienempi elementti kompensoi pienempää pinta-alaansa suuremmalla kartion liikkeellä. Tämä on yksi syy siihen, miksi pelkkä tuumakoko ei kerro koko totuutta elementin suorituskyvystä.

Yksi vai useampi elementti

Yksi riittävän suuri subwoofer riittää useimmissa henkilöautoissa tuottamaan tasapainoisen, tarpeeksi syvän basson. Useamman elementin käyttöä harkitaan yleensä silloin, kun tavoitteena on joko selvästi suurempi äänenpaine (kilpailukäyttö, hyvin isot tilat) tai kun yksittäisen elementin kokorajoitus (esimerkiksi ahdas kotelotila) tekee useammasta pienemmästä elementistä käytännöllisemmän ratkaisun saman kokonaispinta-alan saavuttamiseksi. Useamman elementin kytkennässä impedanssi ja vahvistimen kuormitettavuus on aina tarkistettava etukäteen, ettei lopullinen kuorma laske vahvistimen sallitun rajan alle.

Datalehden lukeminen käytännössä

Kun valitset subwooferia, hae valmistajan datalehti ja etsi siitä Fs, Qts ja Vas. Syötä ne kotelolaskuriin yhdessä halutun kotelotyypin kanssa — laskuri näyttää suositellun tilavuuden ja simuloidun taajuusvasteen, jonka perusteella näet etukäteen, tuottaako yhdistelmä tiukkaa vai syvää bassoa, ennen kuin kotelon rakentaminen aloitetaan.
