Autosoittimen johdotus ja ISO-liitin

Autosoittimen takana on useimmissa Euroopassa myydyissä autoissa kaksi ISO 10487 -standardin mukaista pistoketta: toinen virralle ja ohjaussignaaleille, toinen kaiuttimille. Standardi määrittää liittimien fyysisen muodon, mutta pinnien käyttötarkoituksen on vakiintunut alan yleiseksi käytännöksi valmistajien kesken — siksi oman soittimen ohjekirja kannattaa aina tarkistaa ennen kytkentää.

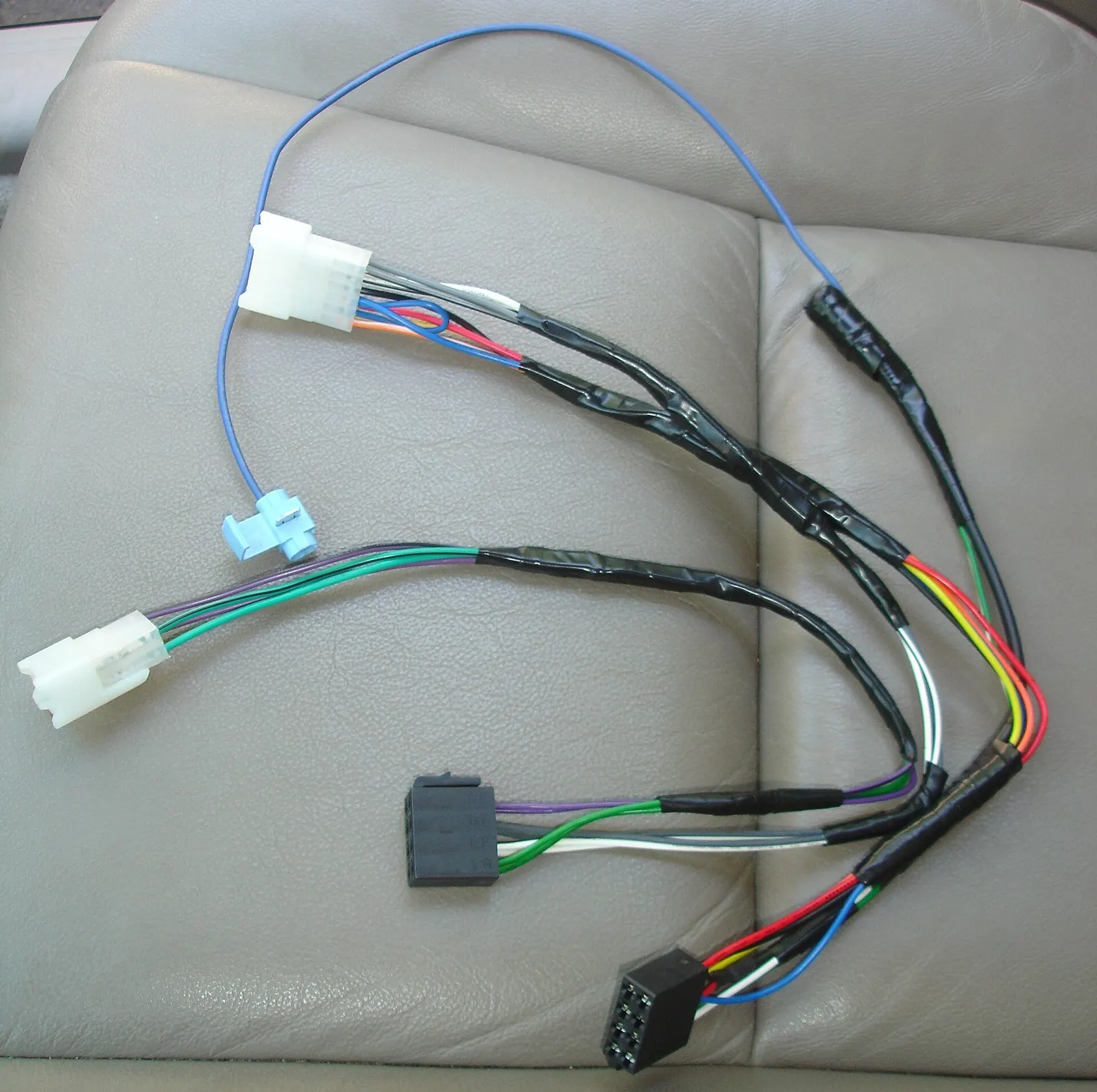

Kun liitinjärjestelmä tunnetaan, soittimen vaihto onnistuu ilman auton oman johtosarjan katkaisua — koko kytkentä hoituu sovittimien kautta, ja auto on tarvittaessa mahdollista palauttaa alkuperäiseen kuntoon myöhemmin.

ISO-liittimen A-pistoke: virta ja ohjaus

A-pistoke (yleensä musta) hoitaa virransyötön ja ohjaussignaalit. Yleisesti käytetty pinnijärjestys on tämä:

Pinni	Väri	Toiminto
A1	—	Nopeusriippuvainen äänenvoimakkuus (SCV), jos tuettu
A2	—	Puhelimen vaimennus (mute)
A3	—	Peruutusvalon signaali
A4	Keltainen	Jatkuva plus, muistijännite suoraan akulta
A5	Sininen	Sähköantennin/vahvistimen ohjausjännite
A6	Oranssi/valkoinen	Kojelaudan taustavalon himmennys
A7	Punainen	Kytketty plus, virta virtalukon kautta
A8	Musta	Maadoitus

Pinnit A4 ja A7 ovat joillain merkeillä keskenään käänteiset, joten ne kannattaa varmistaa mittarilla ennen kytkentää: A4:ssä pitäisi olla jännite jatkuvasti, A7:ssä vain virran ollessa päällä.

ISO-liittimen B-pistoke: kaiuttimet

B-pistoke (yleensä harmaa) kytkee neljä kaiutinta suoraan soittimeen:

Pinni	Väri	Kaiutin
B1	Violetti	Oikea takakaiutin +
B2	Violetti/musta	Oikea takakaiutin −
B3	Harmaa	Oikea etukaiutin +
B4	Harmaa/musta	Oikea etukaiutin −
B5	Valkoinen	Vasen etukaiutin +
B6	Valkoinen/musta	Vasen etukaiutin −
B7	Vihreä	Vasen takakaiutin +
B8	Vihreä/musta	Vasen takakaiutin −

Jos autossa on tehdasvahvistin, B-pistokkeesta tuleva signaali saattaa olla esivahvistettua tai kulkea vahvistimen kautta, jolloin suora kytkentä uuteen soittimeen ei toimi sellaisenaan — tällöin tarvitaan erillinen sovitin, joka ohittaa tehdasvahvistimen tai sovittaa signaalitason oikeaksi.

Kaukokäynnistysjohto vahvistimelle

Jos soittimeen kytketään erillinen vahvistin, tarvitaan myös kaukokäynnistysjohto (remote turn-on, usein sininen tai sininen/valkoinen johto), joka käynnistää vahvistimen samaan aikaan soittimen kanssa ja sammuttaa sen soittimen mukana. Ilman tätä johtoa vahvistin jää joko kokonaan pois päältä tai — pahimmassa tapauksessa, jos se kytketään vahingossa jatkuvaan plussaan — päälle koko ajan, mikä tyhjentää akun auton seistessä. Osa soittimista tuottaa kaukokäynnistysjännitteen vasta, kun sisäänrakennettu vahvistin on kytketty pois käytöstä asetuksista, joten tämä kannattaa tarkistaa soittimen ohjekirjasta.

Ohjauspyörän painikkeiden säilyttäminen

Monessa autossa ohjauspyörän äänenvoimakkuus- ja kappalepainikkeet on kytketty alkuperäiseen soittimeen omalla ohjaussignaalillaan, joka ei ole osa ISO 10487 -standardia vaan auton oma, merkki- ja mallikohtainen toteutus. Jälkiasenteinen soitin ei ymmärrä tätä signaalia suoraan, joten painikkeiden säilyttäminen vaatii yleensä erillisen, ajoneuvokohtaisen ohjauspyöräadapterin, joka tulkitsee auton signaalin ja välittää sen soittimelle sen ymmärtämässä muodossa. Adapteri kytketään ISO-sovittimen kanssa samaan aikaan, ennen kojelaudan kokoamista.

Tehdasvahvistimen ohitus

Jos autossa on tehdasasenteinen vahvistin soittimen ja kaiuttimien välissä, B-pistokkeesta tuleva signaali ei välttämättä ole suoraan kaiuttimille sopivaa linjatasoa — se voi olla jo vahvistettua, tai reititetty digitaalisesti eri väylää pitkin (esimerkiksi valokuituväylä), jolloin ISO-liittimessä ei näy kaiutinsignaalia lainkaan. Tällaisessa autossa tarvitaan ajoneuvokohtainen sovitin, joka joko ohittaa tehdasvahvistimen kokonaan tai poimii signaalin oikeasta kohdasta oikealla tasolla. Tämä kannattaa selvittää etukäteen mallikohtaisesta asennusoppaasta, sillä väärä oletus tavallisesta ISO-kytkennästä johtaa helposti toimimattomaan tai särkyvään ääneen.

Antenniadapteri

Moni auto käyttää aktiiviantennia, joka tarvitsee oman käyttöjännitteensä toimiakseen — tämä jännite tulee normaalisti soittimen A5-pinnistä. Jos uusi soitin ei tue antennin virransyöttöä samalla tavalla kuin alkuperäinen, tai antennin pistoketyyppi (esimerkiksi ISO- tai DIN-antenniliitin) ei sovi suoraan uuteen soittimeen, tarvitaan antenniadapteri. Ilman sitä antenni voi jäädä täysin toimimattomaksi, vaikka kaikki muu toimisi normaalisti.

Kytkeminen käytännössä

1. Irrota akun miinusnapa ennen soittimen irrottamista, jotta oikosulun riski kytkennän aikana poistuu.
2. Irrota vanha soitin kojelaudasta valmistajan ohjeen mukaisilla irrotustyökaluilla, älä väännä kehystä auki ilman niitä.
3. Selvitä, onko autossa suoraan ISO-yhteensopiva pistoke vai tehtaan oma, ei-standardin mukainen liitin — jälkimmäisessä tapauksessa tarvitset erillisen ajoneuvokohtaisen ISO-sovittimen.
4. Kytke uusi soitin ISO-sovittimen kautta: näin auton oma johtosarja pysyy koskemattomana ja soitin on mahdollista vaihtaa myöhemmin takaisin alkuperäiseen.
5. Kytke antenniadapteri tarvittaessa, ja tarkista ennen kojelaudan kokoamista, että kaikki pistokkeet napsahtavat kunnolla paikoilleen.
6. Kytke akku takaisin ja testaa toiminnot: käynnistyvätkö kello ja asetukset oikein, toimivatko kaikki neljä kaiutinta ja pysyykö virta pois virtalukon sammuessa.

Tarkemmat vaihe vaiheelta -ohjeet kehyksen irrotuksesta ja asennuksesta löytyvät sivulta autosoittimen vaihto.

Lepovirta ja akun tyhjeneminen

Nykyaikaiset multimediasoittimet, joissa on Bluetooth, kello ja muisti, ottavat pientä virtaa myös silloin, kun ne ovat näennäisesti pois päältä — tätä kutsutaan lepovirraksi (parasitic draw). Se on normaalia ja tarkoituksella pieni, mutta jos A4-muistijännite on kytketty väärään pinniin tai soitin jää virheellisesti “puolivalmiustilaan” esimerkiksi huonon kaukokäynnistyskytkennän vuoksi, lepovirta voi kasvaa moninkertaiseksi ja tyhjentää akun auton seistessä usean päivän ajan pysäköitynä. Jos akku tyhjenee toistuvasti seisonnan aikana asennuksen jälkeen, ensimmäinen tarkistettava kohta on juuri soittimen virtakytkentä.

Maadoitus kojelaudassa

Soittimen A8-maadoituspinni ei aina riitä yksinään, jos kojelaudan runko on huonosti maadoitettu tai maalattu pinnoite katkaisee kontaktin. Surina tai äänen rahina, joka vaihtelee moottorin kierrosnopeuden mukaan, on tyypillinen merkki puutteellisesta maadoituksesta juuri soittimen kohdalla eikä koko järjestelmän virtapuolella. Ongelma korjaantuu usein vetämällä soittimelle oma, lyhyt maajohto suoraan puhtaaseen metallipisteeseen kojelaudan rungossa, ISO-liittimen oman maapinnin lisäksi.

Testaus ennen kojelaudan kokoamista

Ennen kuin kojelauta suljetaan ja soitin lukitaan paikalleen, kannattaa käydä läpi lyhyt tarkistuslista: käynnistyykö soitin virtalukosta ja sammuuko se sen mukana, säilyykö kello ja tallennetut asemat virran katkettua hetkeksi, kuuluuko kaikista neljästä kaiuttimesta ääni oikeasta suunnasta, näkyykö antennin kenttävoimakkuus normaalina, ja reagoivatko ohjauspyörän painikkeet halutulla tavalla. Jokainen näistä on huomattavasti nopeampi korjata ennen kojelaudan kokoamista kuin sen jälkeen, kun soitin pitäisi taas irrottaa uudelleen.

Yleisimmät virheet

Yleisin virhe on A4- ja A7-pinnien sekoittaminen, jolloin soitin joko ei käynnisty ollenkaan tai ei pysy pois päältä virtalukon sammuessa — kumpikin puree akkua tyhjäksi seisonta-aikana väärään suuntaan. Toinen tyypillinen ongelma on kaiuttimien napaisuuden sekoittuminen B-pistokkeen puolella, mikä kuulostaa ohuelta, kapealta bassolta ilman selvää vikaa. Kolmas on antennin unohtaminen kokonaan: radio toimii, mutta vastaanotto on heikko tai olematon, koska aktiiviantennin vahvistin ei saa käyttöjännitettä.

Kaikki nämä ovat vältettävissä mittaamalla pinnit yleismittarilla ennen lopullista kytkentää, sen sijaan että luottaa pelkkään väriin — värikoodit noudattavat yleistä käytäntöä, mutta eivät ole sataprosenttinen tae jokaisessa mallissa. Muutaman minuutin mittaustyö säästää usein tunteja myöhempää vianetsintää kojelaudan takana.

Kannattaa myös valokuvata alkuperäinen kytkentä ennen soittimen irrottamista ja säilyttää mahdollinen ISO-sovitin merkittynä auton mukana, jos soitin joudutaan myöhemmin vaihtamaan takaisin esimerkiksi auton myyntiä varten. Se säästää seuraavalla kerralla saman selvitystyön uudelleen tekemiseltä.
