Autohifin kaapelit: RCA, kaiutinkaapeli ja linjamuunnin

Autohifissä on kolme erilaista kaapelityyppiä, joilla kaikilla on eri tehtävä: RCA vie pienijännitteisen äänisignaalin lähteestä vahvistimelle, kaiutinkaapeli vie vahvistetun signaalin kaiuttimelle, ja virtakaapeli tuo tehon akulta laitteille. Näitä ei voi korvata toisillaan, ja jokaisen mitoitus perustuu eri asiaan – RCA:ssa häiriönsuojaukseen, kaiutinkaapelissa poikkipinta-alaan suhteessa pituuteen ja kuormaan, virtakaapelissa virran kestoon.

Suurin osa asennuksen jälkeisistä äänivioista ja luotettavuusongelmista juontaa väärään kaapeliin, väärään mitoitukseen tai huonoon liitokseen – ei laitteisiin itseensä. Kun perusasiat menevät oikein jo kertaalleen, kaapeloinnin ei tarvitse enää miettiä uudelleen, vaikka soitin, vahvistin tai kaiuttimet vaihtuisivat myöhemmin.

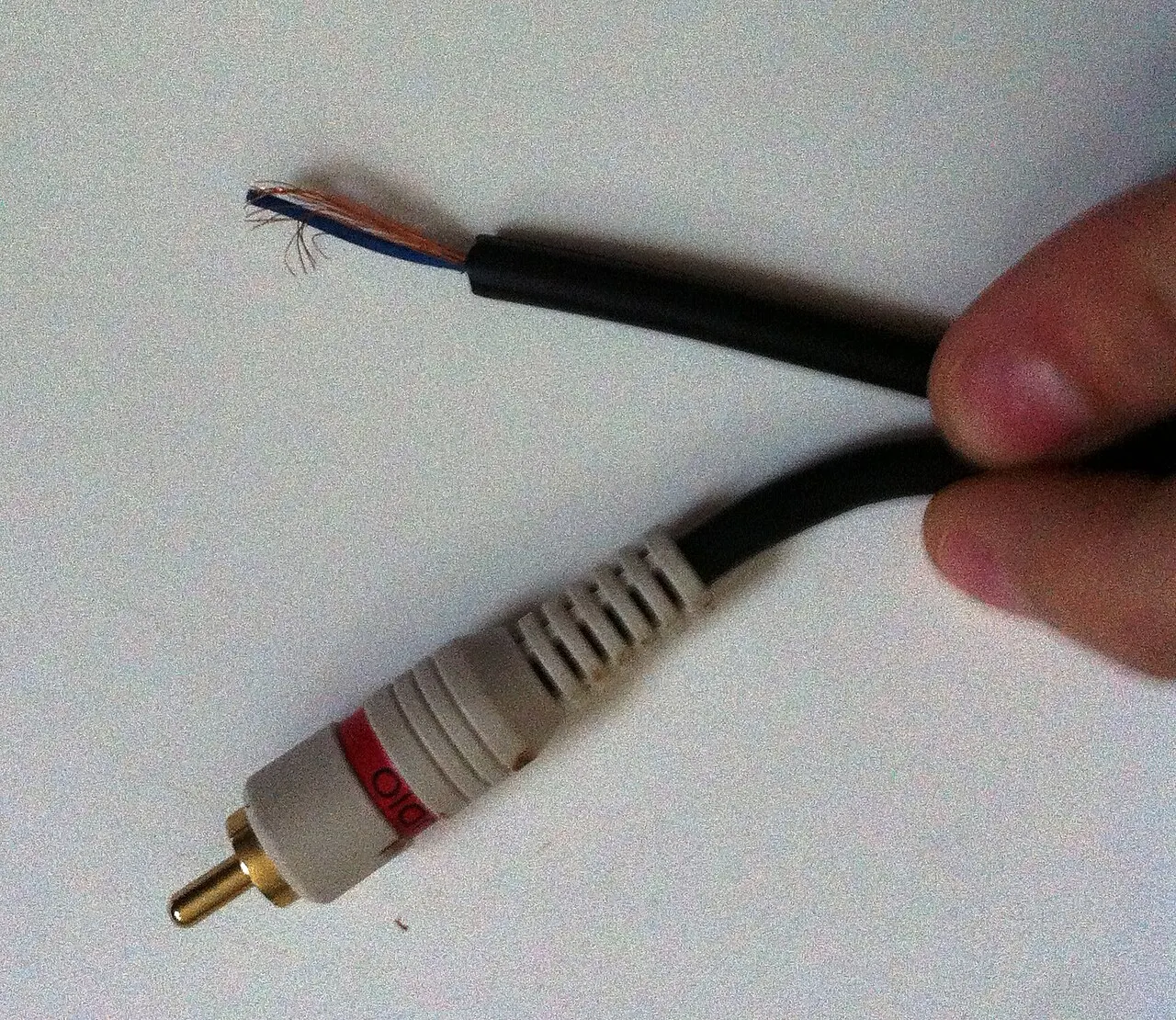

RCA-kaapeli: suojaus ja parikierre

RCA-kaapeli siirtää linjatasoista äänisignaalia, joka on herkkä sähköiselle häiriölle etenkin pitkillä matkoilla ja virtakaapelin läheisyydessä. Kaksi rakenteellista asiaa ratkaisevat häiriönsiedon:

• Suojaus (shielding). Punottu kuparivaippa tai foliosuojaus signaalijohtimien ympärillä ohjaa häiriön maahan ennen kuin se pääsee vaikuttamaan itse signaaliin. Punottu vaippa kestää taivutusta ja käsittelyä foliota paremmin, mikä on tärkeää, jos kaapeli kulkee liikkuvien osien tai terävien reunojen lähellä.
• Parikierre (twisted pair). Kaksi signaalijohdinta kierrettynä toistensa ympärille kumoavat ulkopuolisen häiriön, koska häiriö indusoituu molempiin johtimiin lähes yhtä paljon ja kumoutuu differentiaalisessa vahvistimen tulossa. Suoraan rinnakkain kulkevat, kiertämättömät johtimet eivät tarjoa tätä etua.

Reititä RCA-kaapeli aina auton toiselle puolelle kuin virtakaapeli, ja jos risteämistä ei voi välttää, ylitä virtakaapeli suorassa kulmassa lyhyeltä matkalta pitkän rinnakkaisvedon sijaan. Ylimääräistä pituutta ei kannata jättää kiepille laitteen viereen – kela toimii kelana myös sähköisesti ja voi kerätä häiriötä, joten ylipitkä kaapeli kannattaa lyhentää tai reitittää uudelleen.

RCA-liittimen laatu vaikuttaa yhtä paljon kuin itse kaapeli: löysä tai hapettunut liitin lisää kosketusresistanssia ja voi tuoda mukaan rahinaa varsinkin tärinän alla ajossa. Valitse liittimet, jotka lukkiutuvat kunnolla paikoilleen eivätkä irtoa nykäisystä, ja vältä liittimen kiertämistä väkisin, jos se ei mene suoraan sisään – väärä kulma vääntää liittimen navan ja huonontaa kontaktia pysyvästi.

Liittimet ja kytkentä

Kaapelin laatu menee hukkaan, jos liitos on tehty huonosti. Kaiutin- ja virtakaapelin päät kannattaa joko juottaa tai puristaa kunnolla mitoitetulla puristintyökalulla – pelkkä vääntäminen ruuviliittimeen jää helposti löysäksi ja hapettuu ajan myötä, jolloin resistanssi kasvaa juuri liitoskohdassa eikä matkalla. Paljaan kuparin pään voi tinata kevyesti ennen liitosta, jos säilytys on kosteassa tilassa, kuten oven sisällä tai tavaratilan pohjalla. Katso liittimet-oppaasta tarkemmin ISO-liittimistä, kaapelikengistä ja niiden oikeasta asennustavasta.

Kaiutinkaapelin paksuus: pituus ja kuormaimpedanssi

Kaiutinkaapelin resistanssi kasvaa pituuden mukana ja pienenee poikkipinta-alan kasvaessa. Nyrkkisääntönä kaapelin edestakaisen (plus + miinus) resistanssin kannattaa jäädä selvästi alle kymmenesosaan kaiuttimen impedanssista, jotta vahvistimen teho ja jarrutusote eivät katoa matkalla – tähän riittää kuparilla (resistiivisyys noin 0,0175 Ω·mm²/m) seuraava karkea ohjeistus:

Kaapelin poikkipinta-ala	Suositeltu maksimipituus, 4 Ω kaiutin	Suositeltu maksimipituus, 2 Ω kuorma
0,75 mm²	~4 m	~2 m
1,5 mm²	~8 m	~4 m
2,5 mm²	~14 m	~7 m
4 mm²	~20 m	~10 m
6 mm²	~30 m	~15 m

Taulukko koskee yhden kaiuttimen vetoa vahvistimelta kaiuttimelle. Jos kaiutinkaapeli kulkee esimerkiksi ovesta ovilistan läpi tavaratilaan asti, mittaa todellinen reitin pituus – ei ilmaviivaa – ja pyöristä ylöspäin seuraavaan poikkipinta-alaan, jos matka osuu taulukon rajalle. Subwooferivedoissa, joissa impedanssi on usein 1–2 ohmia siltakytkennän jälkeen, kannattaa aina valita taulukkoa yksi koko paksumpi kaapeli, koska virrat ovat suurimmillaan juuri bassotaajuuksilla.

Virtakaapelin mitoitus on eri asia kuin kaiutinkaapelin, koska siinä ratkaisee jatkuva virrankesto eikä signaalihäviö – katso mitoitus virtakaapeli- ja sulakelaskurista, johon syötetään vahvistimen teho, järjestelmän jännite ja kaapelin pituus akulta vahvistimelle. Lue myös virtajärjestelmä-opas, jos kokonainen virranjako akulta useammalle vahvistimelle on vielä auki.

Käytännössä kannattaa aina pyöristää ylöspäin, ei alaspäin, kun mitattu pituus osuu kahden poikkipinta-alan rajalle – muutaman euron säästö ohuemmassa kaapelissa ei näy hinnassa juuri missään, mutta liian ohut kaapeli näkyy suoraan bassossa ja vahvistimen lämpenemisessä. Kaapelin ei myöskään kannata antaa roikkua löysänä ilman kiinnitystä matkan varrella – tärinä hankaa eristettä puhki ajan myötä etenkin kohdissa, joissa kaapeli kulkee metallireunan tai pellin läpi ilman läpivientiholkkia.

OFC vai CCA

OFC (Oxygen-Free Copper) on hapetonta kuparia, jonka resistiivisyys on noin 1,68 × 10⁻⁸ Ω·m. CCA (Copper-Clad Aluminium) on alumiinisydän, jonka pinnalla on ohut kuparikerros – suurin osa virrasta kulkee äänitaajuuksilla käytännössä koko johdinpoikkileikkauksen läpi, joten johtavuus määräytyy pääosin alumiinin mukaan. Alumiinin resistiivisyys on noin 2,82 × 10⁻⁸ Ω·m, eli noin 1,6-kertainen kupariin verrattuna. Tämä tarkoittaa, että CCA-kaapeli tarvitsee suunnilleen 1,5–1,6-kertaisen poikkipinta-alan päästäkseen samaan resistanssiin kuin OFC-kaapeli – karkeasti yhden tai kaksi AWG-kokoa suuremman.

Käytännön ongelma on, että CCA-kaapeleiden kupari–alumiini-suhdetta ei yleensä ilmoiteta, ja eri valmistajien kaapelit voivat erota resistanssiltaan huomattavasti toisistaan samalla merkinnällä myytynä – yksi syy siihen, miksi CCA-kaapelin todellinen suorituskyky on vaikeampi arvioida etukäteen kuin OFC:n. Alumiini on myös kuparia hauraampaa taivutuksessa ja liittimen puristuksessa, mikä lisää riskiä huonoon, lämpenevään liitokseen ajan myötä – erityisen kriittistä juuri virtakaapelissa ja tehokkaassa subwooferkytkennässä, joissa liitoskohdan lämpeneminen on todellinen riski. Kevyeen, lyhyeen kaiutinvetoon CCA voi olla riittävä, mutta virtakaapeliin ja pitkiin tai tehokkaisiin vetoihin OFC on varmempi valinta.

Linjamuunnin (signaalimuunnin) tehdassoittimelle

Tehdassoittimessa ei useinkaan ole RCA-lähtöä ollenkaan, vaan kaiutinsignaali lähtee soittimelta suoraan kaiutintasoisena. Linjamuunnin eli signaalimuunnin kytketään kaiutinjohtoihin ennen kaiutinta, ja se muuntaa kaiutintasoisen signaalin linjatasoiseksi RCA-lähdöksi jälkiasennettavalle vahvistimelle tai DSP:lle. Tärkeimmät valintaperusteet:

1. Tulotason säätö. Linjamuuntimen pitää sietää tehdassoittimen antama teho ilman säröä – säädettävä sisääntulovaimennus on tarpeen, jos tehdasjärjestelmässä on jo oma vahvistin.
2. Kytkentä autokohtaisesti. Osassa autoja kaiutinjohdot ovat suoraan soittimella, osassa erillisellä tehdasvahvistimella – kytkentäkohta ja johdinvärit vaihtelevat merkin ja mallin mukaan, joten ne kannattaa tarkistaa ennen kaapelointia.
3. High-level-tulo DSP:ssä korvaa erillisen muuntimen. Jos DSP tukee suoraa kaiutintasotuloa, erillistä linjamuunninta ei tarvita – tämä kannattaa tarkistaa ennen ostoa, koska se säästää yhden komponentin ja liitoskohdan.

RCA-jakajat: milloin toimii ja milloin ei

RCA-jakaja (Y-kaapeli tai -liitin) jakaa yhden lähtöparin kahdelle laitteelle, esimerkiksi kun soittimessa on vain yksi RCA-lähtöpari mutta järjestelmässä on sekä päävahvistin että subwooferivahvistin. Passiivinen jakaja ei vahvista mitään, vaan jakaa saman jännitteen kahteen suuntaan – jos molemmat vahvistimet vetävät tulostaan kuormaksi, jännite voi laskea ja kohinaetäisyys huonontua. Tämä on sitä huomattavampi ongelma, mitä useampi laite jakajaan kytketään.

Kun lähtöjä tarvitaan enemmän kuin yksi pari luotettavasti, parempi reitti on soitin tai DSP, jossa on useampi erillinen RCA-lähtöpari valmiiksi, tai aktiivinen (vahvistettu) jakaja, joka puskuroi signaalin ennen jakoa. Passiivinen jakaja sopii parhaiten tilanteeseen, jossa toiseen lähtöön kytketään vain kevyt kuorma, kuten yksikanavainen subwooferivahvistin matalalla herkkyydellä.

Yleisiä virheitä kaapeloinnissa

Yleisin virhe on kaiutinkaapelin mitoittaminen vain vahvistimen ja kaiuttimen välisen suoran matkan mukaan, vaikka todellinen reitti ovenkumin, listojen ja lattian alta on usein puolitoista tai kaksi kertaa pidempi kuin suora viiva antaisi olettaa. Toinen on RCA- ja virtakaapelin nippuun sitominen samaan sidokseen “siisteyden vuoksi” – tämä on juuri se rinnakkaisveto, joka tuo häiriön signaaliin. Kolmas on liitosten jättäminen ilman kutistesukkaa tai muuta suojaa kosteille alueille, kuten oven sisään tai lattian rajaan, jolloin hapettuminen alkaa jo ensimmäisen kostean talven aikana. Neljäs on liian ohuen kaapelin käyttäminen “koska se oli jo valmiina” – erityisesti subwooferivedossa, jossa kuormaimpedanssi on usein muuta järjestelmää matalampi ja virrat suurimmillaan.

Tarkista ennen lopullista kytkentää, että jokainen kaapeli on merkitty päistä (mistä mihin), reititys kulkee kaukana pakoputkesta ja liikkuvista osista, ja kaikki läpiviennit on suojattu kumiholkilla tai muulla hankausta estävällä suojalla. Nämä viisi minuuttia säästävät helposti tuntikausia myöhemmin, jos jokin osa järjestelmästä pitää joskus avata uudelleen.
