Subwooferin kytkentä vahvistimeen

Subwooferin kytkentä vahvistimeen ratkeaa kolmella asialla: kaiuttimen navat oikein päin, kelojen kytkentätapa oikein valittuna ja lopputuloksena syntyvä impedanssi vahvistimen sallimissa rajoissa. Kun nämä kolme täsmäävät, subbari soi täydellä teholla eikä vahvistin mene suojaan kesken ajon.

Tarvittavat työkalut ja osat

Osa tai työkalu	Mihin tarvitaan
Kaiutinkaapeli, riittävä poikkipinta (esim. 4 mm² yli 4 metrin vedoissa)	Signaali vahvistimelta subwooferin koteloon
Kaapelikengät tai haaroituspäätteet	Liitos vahvistimen kaiutinlähtöön ja kotelon liitinpaneeliin
Puristuspihdit tai juotoskolvi ja tinaa	Pysyvä, hyvin johtava liitos
Yleismittari	Napaisuuden tarkistus paristolla ja lopullisen impedanssin varmistus ohmimittauksella
Ristipää- ja pistetaltta	Kotelon liitinpaneelin ja vahvistimen liitinten kiinnitys
Kutistesukka tai eristysteippi	Liitosten suojaus hankaukselta ja oikosululta

Napaisuus ensin

Jokaisessa subwooferissa ja vahvistimen kanavassa on plus- ja miinusnapa, ja ne on kytkettävä samansuuntaisesti kaikkien kaiuttimien välillä. Jos yksi elementti on väärin päin, sen kartio liikkuu vastavaiheessa muihin nähden, ja osa alataajuuksista kumoutuu ilmassa etenkin kuuntelupaikan kohdalla. Tulos ei ole hiljainen vaan ohut ja voimaton basso, joka on helppo tulkita vääräksi viaksi vahvistimessa. Tarkista navat aina liitinten merkinnöistä, ja jos epäilet asennuksen jälkeen bassoa löysäksi, kokeile kääntää yhden subwooferin navat ja kuuntele ero.

Kytkentätapa ja impedanssi

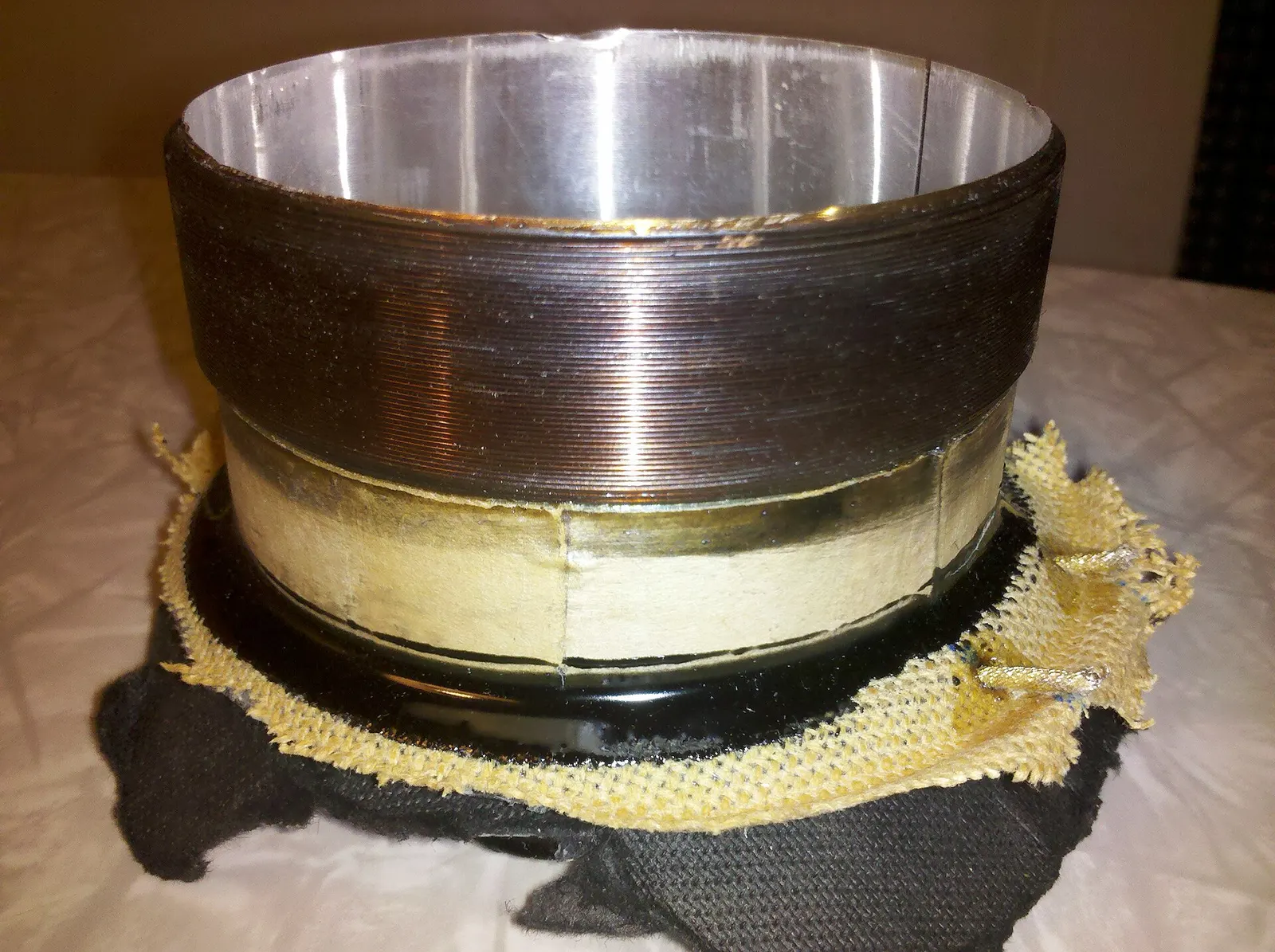

Subwooferissa on joko yksi puhekela (SVC) tai kaksi erillistä puhekelaa (DVC). Yhden kelan elementti kytketään suoraan vahvistimen kanavaan. Kaksikelaisessa elementissä kelat voi kytkeä sarjaan, jolloin impedanssi kaksinkertaistuu, tai rinnan, jolloin impedanssi puolittuu — ja kun kotelossa on useampi subwoofer, näitä yhdistelmiä voi ketjuttaa edelleen sarjaan tai rinnan keskenään.

Lopputuloksen impedanssi ratkaisee, kuinka paljon tehoa vahvistin pystyy antamaan ja pysyykö se toiminta-alueellaan. Liian pieni kuorma kuumentaa vahvistimen loppuasteen ja ajaa sen suojaan, liian suuri kuorma taas jättää tehon käyttämättä. Laske oma yhdistelmäsi impedanssilaskurilla: syötä subwooferien lukumäärä, kelatyyppi ja kunkin kelan nimellisimpedanssi, niin laskuri näyttää sekä yksittäisen elementin että koko kytkennän lopputuloksen ja vertaa sitä vahvistimen ilmoitettuun minimikuormaan.

Muutama yleinen esimerkki havainnollistaa periaatetta:

Elementit	Kelat ja kytkentä	Lopputuloksen impedanssi
1 kpl, SVC 4 Ω	Suoraan kanavaan	4 Ω
1 kpl, DVC 2×4 Ω	Kelat sarjaan	8 Ω
1 kpl, DVC 2×4 Ω	Kelat rinnan	2 Ω
2 kpl, SVC 4 Ω	Elementit rinnan	2 Ω
2 kpl, DVC 2×2 Ω	Kelat sarjaan, elementit rinnan	2 Ω

Taulukko on vain suuntaa antava esimerkki — laskurilla saat oikean tuloksen juuri omilla elementeillä ja kelaresistanssilla, koska valmistajien ilmoittamat nimellisarvot vaihtelevat ja todellinen kelaresistanssi poikkeaa aina hieman nimellisarvosta.

Kaapelin poikkipinta

Kaiutinkaapelin paksuus vaikuttaa siihen, kuinka paljon tehoa matkalla häviää lämmöksi — häviö kasvaa sitä enemmän mitä pienempi impedanssi ja mitä pidempi kaapeli. Nyrkkisääntönä alle kahden metrin vedolla 2,5 mm² riittää useimmille subwoofer-kytkennöille, kolmesta neljään metriin kannattaa siirtyä 4 mm²:iin, ja tätä pidemmillä tai kahden ohmin ja sitä pienemmillä kuormilla 6 mm² pitää häviön pienenä. Jos et ole varma, valitse aina paksumpi vaihtoehto — ohut kaapeli ei riko mitään, mutta se syö tehoa ja lämpenee turhaan.

Asennus vaihe vaiheelta

1. Irrota auton akun miinusnapa ennen kuin kosket mihinkään virta- tai kaiutinjohtoon. Näin vältät oikosulun ja suojaat vahvistimen elektroniikkaa asennuksen aikana.
2. Mittaa tarvittava kaapelin pituus vahvistimelta subwooferin kotelolle ja jätä ylimääräistä reitityksen mutkia varten.
3. Kuori kaapelin päät noin 8–10 mm ja kiinnitä kaapelikengät tai päätteet puristamalla, älä pelkällä väännöllä — huono puristus on yleisin myöhempi kontaktivika.
4. Kytke ensin subwooferin kotelon liitinpaneeli: plus plussaan, miinus miinukseen, jokaisen elementin kohdalla samalla logiikalla.
5. Valitse kelojen kytkentätapa (sarja, rinnan tai näiden yhdistelmä) laskurilla saamasi tuloksen mukaan ja tee kytkennät liitinpaneelissa tai suoraan kelojen välillä.
6. Vedä kaapeli vahvistimelle reittiä, joka ei kulje virtakaapelin tai muun voimakkaan häiriölähteen (esim. ilmastoinnin puhallinmoottorin) vieressä pitkiä matkoja — rinnakkainen veto virtakaapelin kanssa altistaa signaalin häiriöille.
7. Kytke kaapeli vahvistimen kaiutinlähtöön oikean kanavan ja napaisuuden mukaan, ja kiristä liittimet niin, ettei kaapeli pääse liikkumaan tärinässä.
8. Mittaa yleismittarilla kytkennän lopullinen impedanssi vahvistimen ollessa pois päältä ja johdot irti vahvistimesta, ja vertaa lukemaa laskurin tulokseen.
9. Kytke akku takaisin, käynnistä järjestelmä maltillisella äänenvoimakkuudella ja kuuntele, ettei kaiuttimesta kuulu säröä tai poikkeavaa napsahtelua ennen kuin nostat tehoa.
10. Aja lyhyt koeajo ja käy sen jälkeen vielä kerran läpi kaikki liitokset — tärinä paljastaa löysät kytkennät, joita ei paikallaan seisten huomaa. Kiristä tarvittaessa uudelleen.

Tyypilliset virheet ja miten ne tunnistat

Brummi tai maasilmukka. Matala, tasainen hurina joka voimistuu moottorin kierroksilla tai kytkinten käytöllä syntyy yleensä siitä, että signaalimaa ja virtamaa on kytketty eri pisteisiin runkoon. Korjaa viemällä vahvistimen maajohto lyhyimmällä mahdollisella matkalla puhtaaseen, maalaamattomaan metallipintaan lähellä vahvistinta, ja pidä RCA-johdot erossa virtakaapelista.

Laturin kohina. Moottorin kierrosnopeuden tahdissa muuttuva vinkuva ääni kaiuttimista viittaa siihen, että signaali kulkee liian lähellä laturia, sytytysjohtoja tai virtakaapelia. Reititä RCA- tai kaiutinkaapeli uudelleen kauemmas näistä ja tarkista maadoitus.

Vahvistin protect-tilassa. Jos vahvistin sammuu tai vilkkuu heti käynnistyksen jälkeen, syy on useimmiten liian pieneksi jäänyt kuormaimpedanssi, oikosulku kaiutinjohdossa tai ylikuumeneminen huonon tuuletuksen takia. Irrota kaiutinkaapelit ja mittaa kunkin kanavan impedanssi erikseen — jos lukema on selvästi laskettua pienempi, kytkennässä on virhe tai oikosulku.

Sulake palaa toistuvasti. Tämä liittyy yleensä virtakaapeliin, ei kaiutinkaapeliin: kaiutinpuolen oikosulku näkyy ensin vahvistimen omana suojauksena. Jos akkukaapelin sulake palaa heti kytkennän jälkeen, tarkista ensin virtakaapelin liitokset koriin koskettamasta ja vasta sen jälkeen kaiutinkytkennät.

Basso katoaa tai ohenee tietyllä taajuudella kahden subwooferin järjestelmässä. Jos elementit ovat eri etäisyydellä kuuntelupaikasta tai eri koteloissa, niiden äänet saapuvat korvaan hieman eri aikaan ja voivat kumota toisiaan kapealla taajuuskaistalla, vaikka napaisuus olisi oikein. Tämä ei ole kytkentävirhe vaan sijoittelun ja vaiheen kysymys — jos kotelot ovat eri puolilla tavaratilaa, kokeile ensin siirtää ne symmetrisesti tai lähemmäs toisiaan.

Kaapeli kuumenee käytössä. Liian ohut kaiutinkaapeli pitkällä vedolla aiheuttaa häviötä ja lämpenemistä erityisesti pienissä impedansseissa, joissa virta on suurimmillaan. Jos kaapeli tuntuu käytön jälkeen selvästi lämpimältä, siirry seuraavaan poikkipinta-alaluokkaan.

Turvallisuus

Työskentele aina akun miinusnapa irrotettuna, kun käsittelet vahvistimen tai subwooferin virta- ja kaiutinliitäntöjä — näin vältät oikosulun sekä ajoneuvon elektroniikan vahingoittumisen kytkennän aikana. Jos samassa yhteydessä asennat tai muutat myös virtakaapelia, sulake kuuluu lyhyelle etäisyydelle akun plusnavasta ennen kuin kaapeli jatkaa muualle koriin — katso mitoitus virtakaapeli- ja sulakelaskurilla, josta löydät sekä kaapelin poikkipinnan että sulakekoon omalle vahvistimellesi. Reititä kaapelit niin, etteivät ne hankaudu teräviä reunoja tai peltikoloja vasten ja etteivät ne jää puristuksiin istuinkiskojen, turvavyön kiinnikkeiden tai tavaratilan lattialevyjen väliin. Jos kaapeli kulkee tavaratilan lattian tai sivuverhoilun alla, kiinnitä se sidontanauhoilla riittävän usein, ettei se pääse heilumaan ja hankautumaan ajon aikana.
